‘eTUDE LOGIQUE DES GAMMES D’USINAGE

Description

Le manuel indispensable pour maîtriser l’isostatisme et les gammes d’usinage.

Sommaire

La Maîtrise de l’Usinage : Isostatisme et Cotation

Marc Paoletti écrit le manuel technique Étude logique des gammes d’usinage. Les éditions Desforges publient cet ouvrage en 1974. Ce livre s’adresse aux étudiants des écoles techniques. Les auditeurs des cours de promotion supérieure l’utilisent également. L’auteur fonde son ouvrage sur le repérage isostatique. Ce principe assure la précision de la fabrication.

De l’Appareillage aux Pièces de Révolution

L’auteur développe le lien entre l’isostatisme et l’appareillage. Il enseigne la bonne relation entre la pièce et la machine. Le texte distingue les centrages courts des centrages longs. L’étude couvre les pièces prismatiques et les pièces de révolution. L’ouvrage aborde les montages particuliers comme le mandrin ou la pointe. Il garantit ainsi une compréhension complète des montages d’atelier.

Cotation de Fabrication et Tolérances de Précision

Le livre met un accent crucial sur la cotation fonctionnelle. Elle relie le bureau d’études à l’atelier. Marc Paoletti intègre les concepts d’états de surfaces et de tolérances. Il explique les tolérances de forme et de position à respecter. La méthode des transferts de cotes détaille le calcul. Cela inclut les cotes des machines, des outils et des appareils.

La Méthode d’Élaboration des Gammes d’Usinage

Une partie centrale se consacre à la gamme d’usinage. L’auteur expose une méthode logique pour sa création. Elle commence par l’étude de la pièce brute initiale. Le livre fournit le vocabulaire technique essentiel à la rédaction. Il définit les conditions d’exécution des opérations. L’ouvrage guide ainsi le bureau des méthodes.

Un Outil Pédagogique pour la Mécanique Industrielle

Ce manuel de 143 pages constitue un outil pédagogique robuste. Il fournit de nombreux exercices d’application et des exemples. Le contenu s’adapte parfaitement à l’enseignement supérieur technique. Ses principes restent fondamentaux en mécanique industrielle. Cet ouvrage conserve son statut de livre technique de référence.

Caractéristiques

• Titre : Étude logique des gammes d’usinage

• Auteur : Marc Paoletti

• Éditeur : Desforges

• Format : Broché

• Nombre de pages : 143 pages

• Date de parution : 1974

• Public : Étudiants, Écoles techniques, Cours de promotion supérieure

• ASIN : B0014KEMRW

• Thème : Mécanique, Usinage, Repérage Isostatique, Gamme de Fabrication, Cotation Fonctionnelle

Par Marc Paoletti

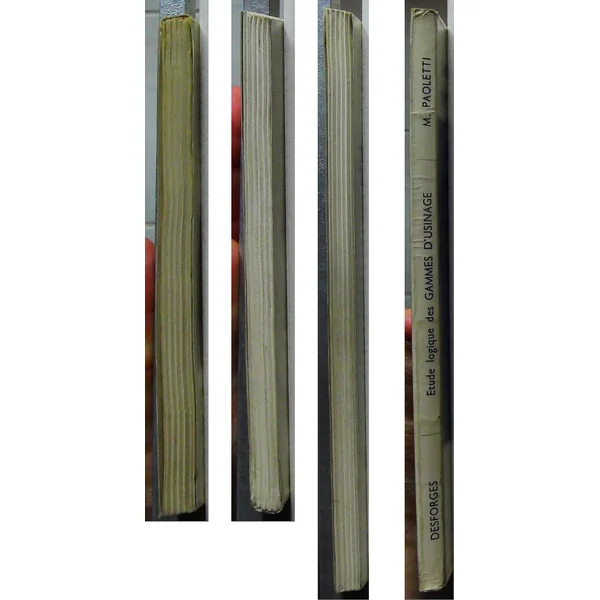

Envoi soigné et Déposé en 48h (jours ouvrables) Edition Desforges 17 x 24,5 x 1 cm 143 pages Dépot légal:1976 Bon état : Protéger par la couverture d’Xun film plastique, empreintes des papiers collants sur la page de garde et la dernière.

Résumé

Le Repérage Isostatique : Fondement de la Fabrication

Marc Paoletti signe un texte essentiel en mécanique appliquée. Il commence par le concept fondamental de repérage isostatique. Ce principe assure le positionnement unique de la pièce. Il garantit la précision d’usinage. Le chapitre I distingue les solides prismatiques des solides de révolution. Des exercices pratiques facilitent la maîtrise de l’isostatisme. Le positionnement fonde toute gamme de fabrication.

L’Isostatisme Associé à l’Appareillage d’Usinage

Le chapitre II relie l’isostatisme au choix de l’appareillage. L’auteur étudie les relations pour les pièces prismatiques et de révolution. Il détaille les notions de centrage court et de centrage long. Cette distinction s’avère essentielle. Le livre aborde l’incertitude de reprise des appareils. Il présente des montages particuliers comme le mandrin ou la pointe. Ce chapitre offre un contenu pratique et technique.

Lien entre Repérage Isostatique et Cotation Fonctionnelle

Le troisième chapitre établit le lien avec la cotation fonctionnelle. Un bon repérage garantit la cotation correcte de la pièce. L’auteur traite de la cotation des pièces prismatiques et de révolution. L’approche s’étend aux pièces quelconques. Des exercices consolident la compréhension théorique. La cotation structure le langage de la conception mécanique.

Les Documents Clés du Bureau d’Études

Le chapitre IV présente les documents de référence du bureau d’études. L’auteur détaille les notions d’états de surfaces. Ces spécifications déterminent la qualité finale de la pièce. Le texte explique longuement les tolérances de forme et de position. Ces données guident l’élaboration de la gamme.

L’Élaboration et la Rédaction de la Gamme d’Usinage

Le chapitre V constitue le cœur de l’ouvrage. Il présente la méthode d’élaboration d’une gamme d’usinage. L’étude de la pièce brute ouvre l’étape initiale. Le texte fournit le vocabulaire technique spécifique à la rédaction. Il liste les conditions d’exécution des opérations. La gamme dirige le travail de l’atelier.

Cotation de Fabrication et Calculs de Cotes

Le chapitre VI se concentre sur la cotation de fabrication. Il explique la méthode des transferts de cotes. Cette technique permet de calculer les cotes machines. Elle aide aussi à déterminer les cotes outils et appareils. De nombreux exercices de calculs enrichissent cette partie. La maîtrise de ces cotes garantit l’ajustement précis des pièces.

Les Spécifications du Bureau des Méthodes

Le dernier chapitre couvre les documents du bureau des méthodes. Il rappelle l’importance des états de surfaces. Il introduit les dimensions linéaires selon la série Renard. Enfin, il détaille la symbolisation des points d’appui et de serrage. Ces symboles facilitent la communication en atelier. L’additif complète la symbolisation des prises de pièces.

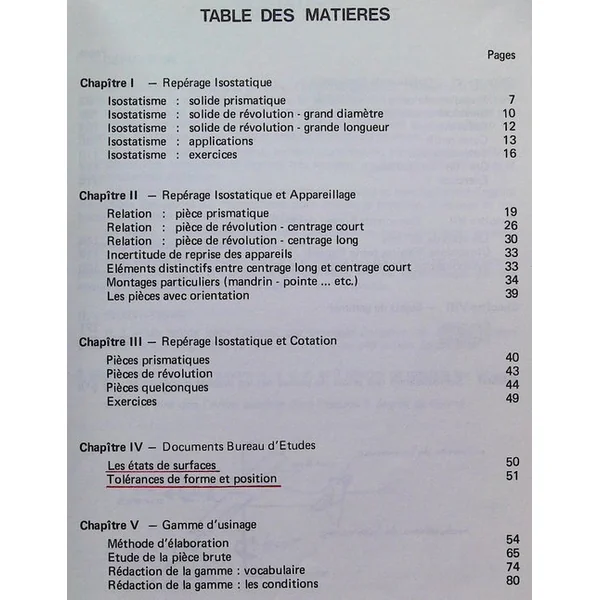

Table des matières

Chapitre I — Repérage Isostatique … 7

Isostatisme : solide prismatique … 7

Isostatisme : solide de révolution – grand diamètre … 10

Isostatisme : solide de révolution – grande longueur … 12

Isostatisme : applications … 13

Isostatisme : exercices … 16

Chapitre II — Repérage Isostatique et Appareillage … 19

Relation : pièce prismatique … 19

Relation : pièce de révolution – centrage court … 26

Relation : pièce de révolution – centrage long … 30

Incertitude de reprise des appareils … 33

Eléments distinctifs entre centrage long et centrage court … 33

Montages particuliers (mandrin – pointe … etc.) … 34

Les pièces avec orientation … 39

Chapitre III — Repérage Isostatique et Cotation … 40

Pièces prismatiques … 40

Pièces de révolution … 43

Pièces quelconques … 44

Exercices … 49

Chapitre IV — Documents Bureau d’Etudes … 50

Les états de surfaces … 50

Tolérances de forme et position … 51

Chapitre V — Gamme d’usinage … 54

Méthode d’élaboration … 54

Etude de la pièce brute … 65

Rédaction de la gamme : vocabulaire … 74

Rédaction de la gamme : les conditions … 80

Chapitre VI — Cotation de fabrication … 83

Transferts de cotes … 83

Exercices de calculs … 99

Cotes machine … 104

Cotes outils … 108

Cotes appareils … 110

Cm – Co – Ca associées … 112

Exercices … 114

Chapitre VII — Documents Bureau des Méthodes … 118

Les états de surfaces … 118

Dimensions linéaires (série Renard) … 119

Symbolisation des points d’appui et serrage … 120

Chapitre VIII — Sujets de gammes … 121

Exercices … 121

Exemples … 125 et 126

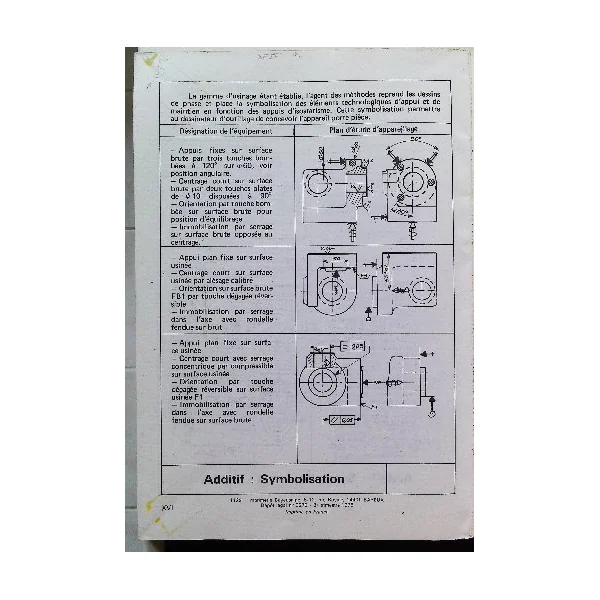

Additif : Symbolisation des prises de pièces sur les dessins d’opérations … I à XVI
